產品展示 首頁 >產品展示 >PCB薄膜按鍵

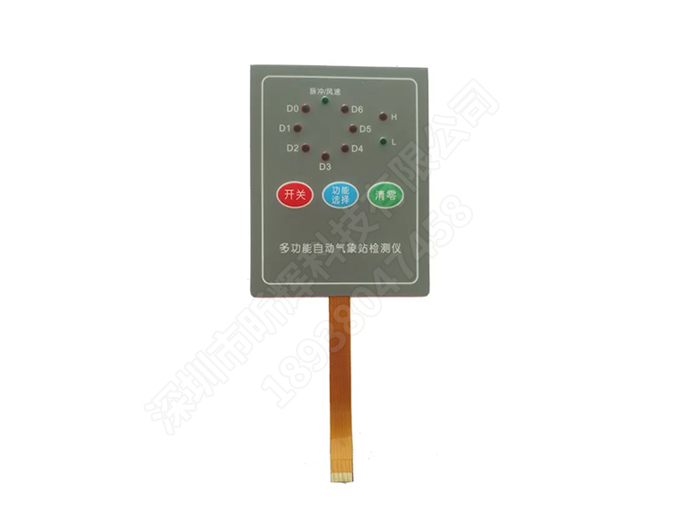

  • PCB薄膜按鍵

    PCB薄膜開關是指開關的圖形和線路是制作在普遍的印刷線路覆銅板上。

    PCB薄膜開關的特點是取材便,工藝穩定,阻值低,并可在其背面直接焊接電路中的某些組件。在面積不大的情況下,可省去硬質襯板層。PCB可做0.5mm-3.0mm的厚度,PCB薄膜開關一般都采用金屬導片作為導通迷宮觸點,故較好的手感。所不利的方面,是在整機中裝聯不及軟性薄膜開關方便,往往需要焊接連接器并通過扁平電纜將引線引出。硬性薄膜開關的信息反饋除蜂鳴信號、LED指示外,普遍可采用金屬手感彈片。

產品詳情

薄膜開關參數相同

電子性質

工作電壓:≤50V(DC)

工作電流:≤100mA


接觸電阻:0.5~10Ω

絕緣電阻:≥100MΩ(100V/DC)


基板耐壓:2kV(DC)

回彈時間:≤6ms


回路電阻:50Ω、150Ω、350Ω,或根據用戶的需求。

絕緣油墨耐壓:100V/DC

機械性能

可靠性使用壽命:>100萬次

閉合位移:0.1~0.4mm(觸覺式)0.4~1.0mm(觸覺型)


工作力:15~750g

導電銀膏的遷移:55℃,溫度90%,56小時后,兩根導線之間為10mΩ/50VDC


銀漿線上沒有氧化和雜質

銀漿線寬大于等于0.3mm,最小間距0.3mm,線條毛邊小于1/3,線條間隙小于1/4


引腳間距標準2.54 2.50 1.27 1.25mm

當d=10mm的鋼筋時,出線的抗彎能力為80倍

環境參數

工作溫度:-20℃~+70℃

儲存溫度:-40℃~+85℃,95%±5%


大氣壓力:86~106KPa


打印索引索引

印刷尺寸偏差±0.10mm,輪廓邊線不清晰,織造誤差±0.1mm

色差為±0.11mm/100mm,銀膏線完全被絕緣油墨覆蓋


沒有墨水散落,沒有字跡殘缺

色差不超過兩級


不得有折痕或油漆剝落

透明窗應透明干凈,顏色均勻,無劃痕、針孔和雜質
